Fiat Ducato (250) 2011 Android-soittimen ja peruutuskameran asennus sekä kaiuttimien vaihto

Fiat Ducato 250 2011 retkeilyauton Android-soittimen ja peruutuskameran asennus sekä kaiuttimien vaihto

Tästä pääset tarkastelemaan Fiat Ducato (250) 2011 vuosimallin soittimen vaihtoa, kaiuttimien ja peruutuskameran asennusta kuvien kera.

Asiakas halusi päivittää Fiat Ducato retkeilyauton edellisen 1-DIN soittimen tilalle jälkiasenteisen 2-DIN Android-autosoittimen. Edellisen soittimen tilalle asennettiin Android 7" näyttösoitin. Uusi Android-soitin tuo lisää käyttömukavuutta autoon. Android-soitin tuo autoon bluetooth audiostreamauksen ja hands-free toiminnon, langattoman Android Auto- ja Apple Carplay-toiminnot, Google Maps-navigoinnin sekä laajat äänensäätö-ominaisuudet soittimen omalla 16-kaistaisella equalisaattorilla. Soittimen mukana tuleva Hands free-mikrofoni asennettiin vasempaan A-pilariin.

Peruutuskameraksi valikoitui Minicam-HD-peruutuskamera. Peruutuskameran 170 asteen katselukulma ja tarkka 1080x720 pixelin tarkkuus tekevät retkeilyautonkin peruuttamisesta vaivatonta ja turvallista.

Alkuperäisten Ducaton kaiuttimien tilalle asennettiin MDS Audiophile A6R 6.5" erillissarja. MDS:n merkin lippulaiva A6R-erillissarja tuo Fiat Ducaton äänentoistoon roimaa parannusta. Tämän erillissarjan etuna onkin erittäin laaja 30-27000Hz taajuusvaste ja korkea 90,7dB herkkyys. Kaiuttimien asennuksen yhteydessä ovet vaimennettiin 2-tasoisena butyylikumilla ja lämpö-äänieristeellä.

Asennetut päätuotteet:

Alkuperäinen soitin

Retkeilyautossa oli jo aiemmin vaihdettu alkuperäinen soitin jälkaisenteiseen Pioneer 1-DIN soittimeen. Tämän myötä autossa on jo valmiiina tarvittava johtosarja ja soitinkehys uuden soittimen asentamiseen.

Soittimen irroitus

Soittimen irroitettua nähdään, että auton liittimet käyvät suoraan uuteen android-soittimeen.

Android-soitin asennettuna

Uusi Android-soitin tuo autoon kaikki nykyaikaiset ominaisuudet, kuten bluetooth-audiostreamauksen, hands-freen, langattoman Android Auto ja Apple Carplay-toiminnot sekä Google maps navigointijärjestelmän. Soittimen oletusnäytön kuvakkeita ja ulkoasua voidaan muokata halutunlaiseksi. Android-soitin mahdollistaa myös äänipuolen jatkojalostamisen esimerkiksi erillisen subbarin lisäämiseksi.

Peruutuskameran paikka

Minicam-HD Peruutuskamera sopii tässä korimallissa parhaiten asennettavaksi rekisterikilven yläpuolelle. Peruutuskameran jatkokaapeli vietiin pohjan kautta aina uuden Android-soittimen taakse saakka. Virrat peruutuskameralle tuotiin suoraan akulta releohjauksella. Langallisen peruutuskameran suurimmat edut ovat vakaa toiminta joka tilanteessa, ei viiveitä kamerakuvassa ja kuvalaadun tarkkuus.

Peruutuskameran asennus

Minicam-HD on vain hieman sokeripalaa suurempi kokoinen, eli käytännössä hyvin huomaamaton peruutuskamera. Minicam-HD Peruutuskameran todella laaja 170 asteen katselukulma ja HD-kuvalaatu mahdollistavat turvallisen peruuttamisen myös retkeilyautolla.

Virtakytkin kameratoiminnolle

Asiakkaan pyynnöstä asensimme kojetauluun peruutuskameralle oman virtakytkimen. Virtapainiketta painamalla peruutuskameran kuva ilmaantuu uuden android-soittimen näytölle myös ajon aikana tarvittaessa. Minicam-HD Peruutuskamera toimii samalla myös automaattisesti releohjauksen ansiosta, kun peruutusvaihde kytketään päälle. Peruutuskameran kuva ja apuviivat on havainnollistettu tämän artikkelin lopussa.

Etuovet ennen purkua

Ovien purkamiseen suosittelemme käytettävän oikeaoppisia muovisia irroitustyökaluja, jotta ovipahvit saadaan ehjänä irroitettua.

Etuovet purettu

Etuovien purkamisen jälkeen nähdään, ettei ovirakenteessa ole lainkaan ääni- tai lämpöeristystä. Tämän myötä ovien läpi kantautuu ajon aikana valtavasti ylimääräistä äänimelua ja huminaa.

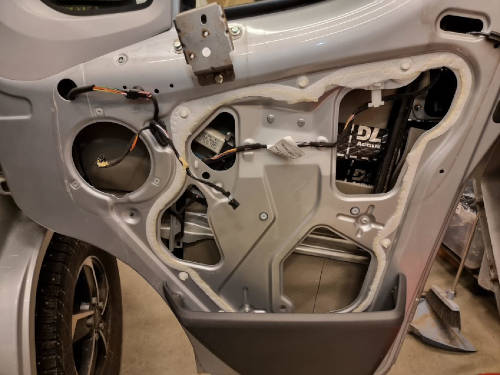

Ovien Butyyli ja lämpöeristys

Ovirakenteet vuorattiin ja vaimennettiin DLE Premier butyylikumilla. Butyylikumissa on herkästi tarttuva liimapinta. Vaimennettava pinta täytyy aina puhdistaa ensin ylimääräisesät liasta ja rasvasta. Butyylikumi vaimentamiseen suosittelemme oikeaoppista roller-työkalua.

Kaiuttimien asennus

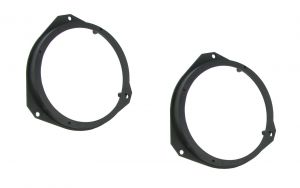

Etuoviin asennettiin MDS Audiophile A6R 6.5" erillissarjan midbassot. Erillissarjan mukana tulevat 1" silkkidiskantit asennettiin kojetaulun kulmissa olevien alkuperäisten diskanttien tilalle. Tämän erilllissarjan erittäin laaja 30-27000Hz taajuusvaste ja korkea 90,7dB herkkyys takaavat muhkean bassokkaan ja raikkaan puhtaan soundin. Erillissarjan asennus käy vaivattomasti 2011 vuosimallin Ducatoon autokohtaisilla CT25FT07 -kaiuttimien soviterenkailla.

Peruutuskameran kuva

Asennettu 7" Android näyttösoitin tuo peruutuskamerakuvalle myös apuviivat. Minicam-HD peruutuskameran laaja 170 asteen katselukulma mahdollsitaa näkymän vasemmalta oikealla, peräkoukkuun ja myös suoraan taaksepäin. Peruutuskameran kuva kattaa käytännössä kaiken tarvittavan näkyvyyden taaksepäin turvalliseen peruuttamiseen myös isommilla autoilla, kuten tällä Fiat Ducato retkeilyatuolla.
