Opel Astra K

Etuovien kaiutinvaihto ja vaimennus.





Asiakas halusi päivittää auton alkuperäiset kaiuttimet uusiin jälkiasenteisiin. Asiakkaan toiveena oli maximoida ovikaiuttimien midbassokkuus. Kaiuttimiksi valikoitui MDS FP6B-erillissarja. Erillissarjan taajuusvaste 37Hz-25kHz takaa midbassokkaan soundin kirkasta ja puhdasta diskanttia unohtamatta. Ovikaiuttimien vaihdon yhteydessä etuovet päädyttiin myös vaimentamaan. Ovivaimennus vähentää ikävää ajomelua, resonoinnin aiheuttamaa särinää ja korostaa ovikaiuttimien midbassoa.



etuovi

Ovi ennen purkua

Ovien purkamiseen suositellaan käytettävän tähän tarkoitettuja muovisia irroitustyökaluja (esim. 5 osainen Irroitustyökalusetti), jotta ovipahvit saadaan ehjänä irti.

 etuovi purettu

Ovi purettuna

Purkamisen jälkeen huomataan, että ovet ovat täysin vaimentamattomat. Vaimentamattomat ovet päästävät herkästi läpi ajomelua.
butyyli

Butyylivaimennus

Molempien etuovien ulkopelti vaimennettiin Kicx Space 3.6 butyylikumilla. Butyylikumilevyissä on valmis, herkästi tarttuva liimapinta, joka helpottaa vaimennustyötä. Levyjen kiinnityksessä suositellaan käytettävän rolleria. Ennen butyylikumin asentamista vaimennettava pinta täytyy puhdistaa, jotta liimapinta tarraa kunnolla kiinni ovipeltiin.

 kaiutin asennettu

Ovikaiutin asennnettuna

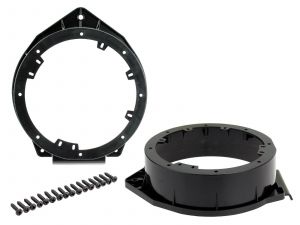

Ulkopellin vaimentamisen jälkeen kosteussuoja kiinnitettiin takaisin paikalleen ja uusi FP6B-midbasso kytkettiin vakiokaapeleihin. Kaiutin saatiin asennettua vakiokaiuttimen tilalle helposti autokohtaisella soviterenkaalla CT25CV02.
vakio ovipahvi

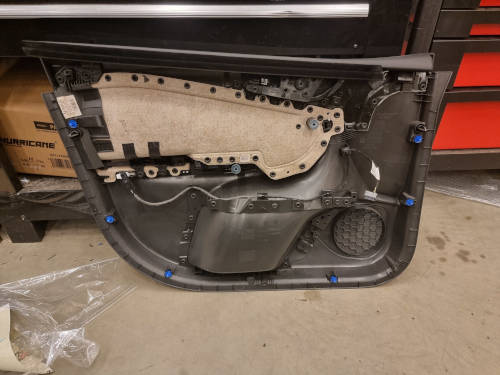

Ovipahvi ennen vaimennusta

Vakio-ovipahvissa ei juurikaan vaimennuksia ole, mikä ilmenee musiikkia kuunneltaessa resonointina ja ylimääräisenä särinänä.

ovipahvi vaimennettu

Ovipahvi vaimennettuna

Ovipahvin vaimentamiseen suositellaan käytettäväksi elastista ja valmiilla liimapinnalla varustettua polyuretaani-vaimennusmattoa KICX SB 10. Ovipahvin koosta riippuen, 1 kpl tätä pehmytmattoa riittää yleensä kahteen ovipahviin. Ovipahvin liittimet on syytä jättää näkyville, jotta sähkökytkennät saadaan ovipahvin kokoamisen yhteydessä takaisin omille paikoilleen.
vakiodiskantti

Vakiodiskantti

Vakiodiskantit sijaitsevat kojetaulun kulmissa ritilän alla. Uusi, erillissarjan mukana tuleva, diskantti saadaan mahtumaan helposti vakiopaikalle. Uuden diskantin kytkemisessä auton vakiopiuhoihin on muistettava liittää diskantin perään uusi jakosuodin.

 uusi diskantti

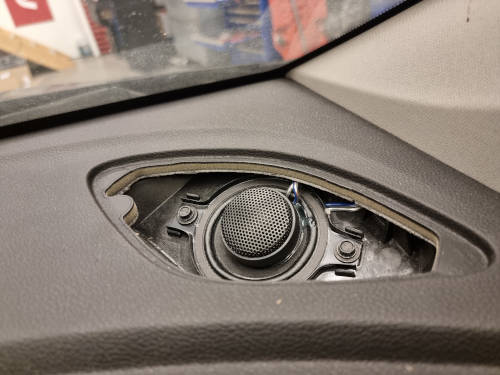

Uusi diskantti asennettuna

Uusi diskantti asennettiin vakiodiskantin paikalle. Diskantti kiinnitettiin liimalla. Diskantti on kytketty FP-25.1CO jakosuotimen perään, jotta matalat taajuudet saadaan leikattua pois diskantilta. Lopuksi vakioritilä asennettiin takaisin paikalleen.
