VW Transporter T5 2003-2015 Android-Soittimen, Peruutuskameran ja Subbarin Asennus

Soittimen, Peruutuskameran ja Subbarin Asennus

Tästä pääset tarkastelemaan, kuinka VW Transporter T5 2013-vuosimallin autoon asennettiin uusi jälkiasenteinen Android 7" näyttösoitin, peruutuskamera ja aktiivisubwooferit penkin alle.





Asiakas halusi päivittää Transporter T5 malliin alkuperäisen RCD310 vakio soittimen tilalle uuden jälkiasenteisen Android näyttösoittimen. Soittimeksi valikoitui Android 7" näyttösoitin. Autoon asennettin lisäksi peruutuskamera. Peruutuskameraksi valikoitui kestosuosikki peruutuskameramme Minicam-HD. Minicam-HD peruutuskamerassa on todella laaja 170 asteen katselukulma sekä tarkka 1080x720p tarkkuus. Vänkärin penkin alle asennettiin MDS HS8D-aktiivinen subwoofer.

Asennetut päätuotteet:

soitin purku

Soittimen purku

Auton alkuperäinen RCD310 soittimen purkamisen jälkeen nähdään, että tähän T5 korimalliin tarvitaan soittimen vaihtoon autokohtainen CAN-väyläinen johtosarja, kehyspaneeli ja antenniadapteri. Autoon käy soittimen vaihtoon CTSVW002.2-johtosarja, CT24VW18-kehys, CT27AA87-antenniadapteri.

 android soittimen asennus

Soittimen asennus

Android 7" näyttösoitin tuo kaikki tämän päivän ominaisuudet Transporteriin. Tässä soittimessa on bluetooth-toiminnon lisäksi langaton Android Auto ja Apple Carplay, WiFi-yhteysi ja netti SIM-korttipaikka sekä Google Maps navigointisovellus. Tässä soitinmallissa on lisäksi laajat äänensäätöominaisuudet ja mahdollisuus lisätä jälkiasenteinen subwoofer auton äänentoistojärjestelmään sekä peruutuskameravalmius apuviivoilla.
peruutuskameran asennus

Peruutuskameran asennus

Minicam-HD-peruutuskamera asennettiin vakiopaikalle rekisterikilven yläpuolella olevaan muoviosaan. Peruutuskameran laaja 170 asteen katselukulma mahdollistaa laajan näkyvyyden taaksepäin soittimen näytöllä. Tämän Minicam-peruutuskameran etuna onkin pieni fyysinen koko tarkalla 1080x720 pixelin linssillä ja laajalla katselukulmalla.

Peruutuskameralle suositellaan kytkentäreleohjaus kameran virroittamiseen. Heräte peruutuskameratoiminnolle otettiin pakkivalolta. Minicam-HD peruutuskamera paketin mukana tulee 7 metriä pitkä ja 4-pinninen jatkokaapeli. Jatkokaapelin herätekaapelilla saadaan tuotua heräte pakkivalolta aina soittimen taakse jatkokaapelin mukana vaivatta. Heräte toimii kytkentäreleen laukaisijana, jolloin peruutusvaihteen päälle kytkettäessä rele päästää virtaa läpi suoraan akulta peruutuskameran jatkokaapeliin.

 Aktiivisubbarin asennus

Subbarin asennus

MDS HS8D-aktiivinen subbari paketti asennettiin vänkärin penkkien alle Virrat tuotiin aktiivisubbarille suoraan auton akulta. Aktiivisubwoofer maadoitettiin auton runkoon hiotulle peltipinnalle. RCA-kaapeli vietiin piilossa auton rakenteissa aktiivisubilta soittimen taakse.

HS8D aktiivinen subwoofer tuo autoon oman mukavan muhkean bassontoiston täydentäen auton äänimaailman kokonaisuuden.

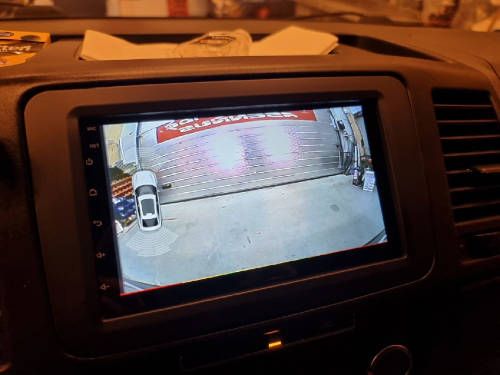

Peruutuskameran kuva

Peruutuskameran kuva

Peruutuskameran laaja 170 asteen katselukulma mahdollistaa laajan ja tarkan näkyvyyden taaksepäin soittimen näytöllä. Peruutuskamera aktivoituu automaattisesti soittimen näytölle, kun peruutusvaihde kytketään päälle.
